Wer regelmäßig Elektronik repariert, hat meistens verschiedene Lotlegierungen, flux, Entlötlitze und ein paar Lötspitzen parat. Trotzdem gibt es ein Produkt, das selbst bei erfahrenen Technikern oft unbekannt ist: Bismutlot für niedrige Temperaturen.
Es ersetzt kein normales Lot und ist auch nicht für jede Lötstelle die beste Wahl. Sein Reiz liegt in einer ganz bestimmten Eigenschaft: es schmilzt bei deutlich niedrigeren Temperaturen als gängige Legierungen.
Eine der am häufigsten eingesetzten Zusammensetzungen ist Sn42Bi58 – 42 % Zinn, 58 % Bismut. Der Schmelzpunkt liegt bei rund 138 °C. Zum Vergleich:
| Legierung | Schmelzpunkt | Unterschied |
|---|---|---|
| Sn42Bi58 (Bismutlot) | 138 °C | — |
| Sn63Pb37 (bleihaltiges Lot) | 183 °C | 45 °C mehr |
| SAC305 (bleifrei) | 217 °C | 79 °C mehr |
Bei einer Elektronikreparatur kann dieser Unterschied enorm sein.
Direkt zum Produkt? Wir führen es in zwei Formaten:

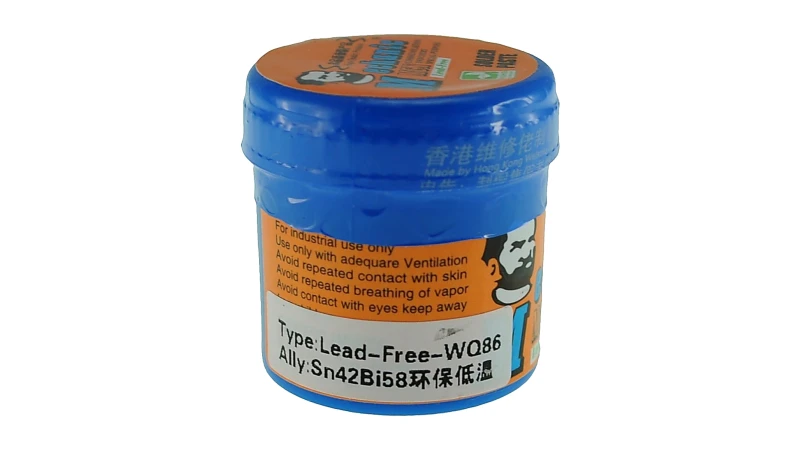

- 50-g-Dose Sn42Bi58 — das übliche Format für die Werkbank
- 40-g-Spritze mit Bismut — praktischer, wenn man nur eine kleine Menge genau dort aufträgt, wo man sie braucht
Was macht Bismutlot besonders?
Sn42Bi58 ist eine eutektische Legierung. Das bedeutet, sie wechselt bei einer ganz bestimmten Temperatur direkt vom festen in den flüssigen Zustand – in diesem Fall bei rund 138 °C.
Aber jenseits der Metallurgie ist das Entscheidende, was sich damit auf einer Platine praktisch erreichen lässt: man arbeitet mit weniger Wärmeenergie und schont dabei die PCB.
Das ist besonders interessant bei wärmeempfindlichen Bauteilen, Kunststoffsteckern, sehr dünnen Platinen, LEDs, Klebstoffbereichen oder überall dort, wo zu viel Hitze einen pad abheben oder die Platine selbst beschädigen kann.
Und obwohl viele dieses Produkt vor allem zum Löten bei niedrigen Temperaturen kaufen, ist seine wohl nützlichste Anwendung eine andere.
Der Trick, der das Entlöten komplett verändert
Hier zeigt Bismutlot seinen eigentlichen Nutzen.
Stell dir vor, du musst einen HDMI-, USB- oder USB-C-Stecker, einen IC mit vielen Pins oder ein anderes Bauteil mit mehreren Lötstellen entfernen. Das Problem ist meistens nicht, eine einzelne Lötstelle zum Schmelzen zu bringen. Das Problem ist, alle Lötstellen gleichzeitig flüssig zu halten.
Man erhitzt eine Seite, geht zur nächsten – und wenn man am anderen Ende ankommt, ist die erste schon wieder fest. Die übliche Lösung: Temperatur rauf, mehr Heißluft. Das funktioniert, erhöht aber das Risiko, die Platine zu beschädigen.
Mit Sn42Bi58 geht das anders. Man gibt eine kleine Menge auf die bestehenden Lötstellen und lässt die beiden Legierungen sich vermischen. Durch das eingebrachte Bismut sinkt der Schmelzpunkt der Mischung spürbar – die Lötstelle bleibt länger flüssig, und das Bauteil lässt sich viel leichter abnehmen.
Das Ergebnis kann verblüffend sein. Ein Stecker, der scheinbar auf der Platine festgeklebt war, gibt plötzlich ohne nennenswerten Widerstand nach.
Dafür ist die Spritze oft praktischer als die Dose – ein winziger Tropfen pro Lötstelle, ohne die halbe Platine zu bedecken.
Wenn man ziehen muss, macht man etwas falsch
Das ist wohl eine der wichtigsten Regeln beim Entlöten.
Wenn man kräftig an einem Stecker zieht oder ein IC mit Hebelwirkung abhebelt, hält irgendwo noch eine Lötstelle. Und genau dann passiert es: abgehobene pads, beschädigte Leiterbahnen, gerissene Vias, verformte Stecker.
Eine Niedrigtemperaturlegierung hilft genau dabei, diese Situation zu vermeiden. Das Ziel ist nicht, das Bauteil abzureißen. Das Ziel ist, alle Lötstellen gleichzeitig flüssig zu bekommen, damit man es ohne Kraftaufwand abnehmen kann.
Weniger Temperatur bedeutet weniger Risiko für die Platine
Wärme ist beim Löten und Entlöten unvermeidbar – aber sie ist auch eine der häufigsten Schadensursachen bei Reparaturen.
Moderne Platinen können viele Kupferschichten und große Masseflächen haben, die enorme Mengen Energie schlucken. Man kennt die Situation: Lötkolben ran, die Lötstelle will einfach nicht schmelzen. Temperatur erhöhen. Weiter heizen. Und während man an einem bestimmten Punkt arbeitet, erwärmt sich die gesamte Umgebung auf der PCB.
Mit einem Niedertemperaturlot lässt sich diese Wärmebelastung reduzieren – und damit Probleme wie abgehobene pads, verzogene Kunststoffteile, beschädigte Klebungen, Delamination der PCB oder ungewolltes Aufheizen benachbarter Bauteile vermeiden.
Bei Reparaturen zählt nicht nur die Temperatur auf dem Display der Lötstation. Genauso wichtig ist, wie lange man diese Temperatur anwendet. Deshalb helfen ein Vorheizgerät von unten und Kapton-Tape zum Abdecken der Umgebung enorm.
Wo es besonders nützlich ist
USB-, HDMI- und USB-C-Stecker
Ein klassisches Beispiel. Diese Stecker haben viele Lötstellen und oft große Metallanker, die mit der Massefläche verbunden sind. Alle gleichzeitig flüssig zu halten kann schwierig sein – eine kleine Menge Sn42Bi58 kann die Sache deutlich vereinfachen.
SMD-ICs
Auch bei ICs mit vielen Pins funktioniert das Prinzip. Die Legierung wird auf die Verbindungen verteilt, damit alle lange genug flüssig bleiben.
Abschirmbleche (Shield Cans)
Direkt auf die Platine gelötete Abschirmblechewerden oft lästig, weil sie mehrere voneinander getrennte Lötstellen haben. Eine niedrigere Schmelztemperatur erleichtert das Ablösen erheblich.
Wärmeempfindliche Platinen und Bauteile
Flexible Platinen, dünne PCBs, Bauteile neben Kunststoff, kleine Elektronikmodule oder Bereiche mit Klebstoff sind gute Kandidaten für die Arbeit bei niedrigeren Temperaturen.
LED-Reparaturen
LEDs reagieren empfindlich auf zu viel Wärme. Eine Niedrigtemperaturlegierung kann helfen, den thermischen Stress während der Reparatur so gering wie möglich zu halten.
Lötpaste und Lotbarren aus Sn42Bi58 sind nicht dasselbe
Im Internet findet man Sn42Bi58 in verschiedenen Formen: als Paste, Draht, Folie, Kugeln, Stangen und kleine Barren. Die Barren fallen manchmal durch vergleichsweise hohe Preise auf. Ist das dann dasselbe?
Die metallische Legierung kann identisch sein – das Produkt ist es nicht.
Ein Sn42Bi58-Barren ist im Wesentlichen massives Metall aus Zinn und Bismut in diesem Verhältnis. Die Paste enthält feine Partikel dieser Legierung, die mit flux und weiteren Komponenten vermischt sind, damit sie sich einfach auftragen lässt. Der flux löst Oxide auf und sorgt dafür, dass das Lot die Metalloberflächen gut benetzen kann.
Für Elektronikreparaturen ist die Paste meistens viel praktischer, weil man winzige Mengen genau dort auftragen kann, wo man sie braucht. Deshalb sind unsere beiden Varianten – die 50-g-Dose und die 40-g-Spritze – beide als Paste erhältlich.
138 °C Schmelzpunkt heißt nicht: Lötkolben auf 138 °C stellen
Das ist ein weit verbreiteter Denkfehler.
Nur weil Sn42Bi58 bei 138 °C schmilzt, bedeutet das nicht, dass man die Station exakt auf diese Temperatur einstellen sollte. Die Lötspitze gibt ständig Wärme ans Bauteil, an die Leiterbahnen und an die gesamte Kupfermasse in der Umgebung ab. Stellt man den Kolben nahezu auf den Schmelzpunkt ein, ist die Wärmeübertragung extrem langsam.
Die tatsächliche Arbeitstemperatur muss höher liegen. Es geht darum, einen Punkt zu finden, bei dem das Lot schnell schmilzt und man die Wärme zügig wieder wegnehmen kann. Oft ist es besser, ein paar Sekunden mit etwas mehr Temperatur zu arbeiten, als die Stelle ewig bei zu niedriger Temperatur zu beheizen.
Und auf die Spitze achten: Ist sie oxidiert und nimmt kein Lot an, überträgt sie die Wärme deutlich schlechter – man dreht die Temperatur unnötig hoch. Eine Spitzenreinigungspaste behebt das in Sekunden.
Warum also nicht einfach alles mit Sn42Bi58 löten?
Weil es auch Nachteile hat. Legierungen mit hohem Bismutanteil sind grundsätzlich spröder und weniger duktil als andere Lote.
Für viele Anwendungen spielt das keine Rolle. Aber man sollte es im Kopf behalten, wenn eine Lötstelle Stößen, Vibrationen, Biegungen oder wiederholten mechanischen Belastungen ausgesetzt ist.
Das erklärt eine Situation, die zunächst widersprüchlich wirkt: Sn42Bi58 kann hervorragend geeignet sein, um ein Bauteil aus einem Smartphone zu entfernen – das heißt aber nicht, dass man es für alle endgültigen Lötstellen in diesem Gerät verwenden möchte.
Es als Hilfsmittel während einer Reparatur einzusetzen ist eine Sache. Eine andere ist es, welche Legierung man für die endgültige Lötstelle wählt – dafür greift man meistens zu Sn63/Pb37 oder einer konventionellen bleifreien Lötpaste, je nach Gerät.
Vorsicht bei Platinen mit bleihaltigem Lot. Wenn Bismut mit bestimmten bleihaltigen Loten gemischt wird, können sich Sn-Bi-Pb-Zusammensetzungen bilden, die je nach Mischungsverhältnis extrem niedrige Schmelzpunkte von rund 96 °C aufweisen. Das kann problematisch werden, wenn diese Mischung als dauerhafte Lötstelle zurückbleibt.
Wenn man Sn42Bi58 zum Erleichtern des Entlötens verwendet, empfiehlt es sich daher, die Reste anschließend mit Entlötlitze zu entfernen, die pads gründlich zu reinigen und die neue Lötstelle mit der passenden Legierung herzustellen.
Besonders wichtig ist das bei älteren Geräten oder Platinen, die schon früher repariert wurden – man weiß oft nicht, welches Lot der Vorbesitzer verwendet hat.
Ist Bismutlot RoHS-konform?
Die Legierung Sn42Bi58 enthält kein Blei. Zinn und Bismut gehören auch nicht zu den Stoffen, die von der RoHS-Richtlinie eingeschränkt werden – weshalb diese Zusammensetzung verbreitet als bleifreie Legierung in RoHS-kompatiblen Anwendungen eingesetzt wird.
Man sollte jedoch zwischen der Zusammensetzung einer Legierung und der konkreten Zertifizierung eines bestimmten Produkts unterscheiden. Um zu bestätigen, dass eine bestimmte Produktreferenz als RoHS-zertifiziert gilt, braucht man die entsprechenden Herstellerunterlagen.
Was die Zusammensetzung betrifft: Sn42Bi58 ist eine bleifreie Legierung und für Anwendungen geeignet, bei denen Niedrigtemperaturlötstellen gefragt sind.
Wie man das Beste daraus herausholt
Man muss die Platine nicht mit Paste eindecken. Zum Erleichtern des Entlötens reicht meistens eine sehr kleine Menge – Hauptsache, sie vermischt sich gut mit dem vorhandenen Lot.
Wichtig ist auch die gleichmäßige Verteilung. Wenn man einen Stecker mit veinte puntos entlötet und neunzehn davon flüssig sind, einer aber noch fest hält, kann genau dieser eine pad abreißen.
Ein weiterer wichtiger Hinweis: flux verwenden, wenn nötig. Oft versucht man Probleme durch mehr Temperatur zu lösen, dabei können ein paar Tropfen guter flux die Benetzung und Wärmeübertragung deutlich verbessern. Wer mit bleifreien Legierungen arbeitet, greift zum RMA-223, der diese ausdrücklich abdeckt.
Nach dem Einsatz von Sn42Bi58 als Entlöthilfe lohnt es sich, die Stelle sorgfältig zu säubern: Entlötlitze für die Lotreste, dann Isopropylalkohol mit einer antistatischen Bürste, damit die pads sauber für die neue Lötstelle sind.
Und wie bei jeder Lötarbeit gilt: Rauchabsaugung verwenden. Nur weil ein Lot kein Blei enthält, heißt das nicht, dass man die Dämpfe aus dem flux einatmen sollte.
Ein Produkt, das man wahrscheinlich öfter zum Entlöten als zum Löten nutzt
Das ist vielleicht das Überraschendste an Bismutlot. Es wird als Niedertemperaturlot vermarktet – aber für viele Techniker wird es in erster Linie zum Entlötwerkzeug.
Es ersetzt nicht das Lot, das man täglich benutzt. Es macht auch keinen Sinn, es bei jeder Reparatur einzusetzen. Aber es löst ein ganz bestimmtes Problem ausgesprochen gut.
Wenn vor einem ein Stecker liegt, der nicht abgehen will, ein Bauteil von Kunststoff umgeben ist oder eine PCB einfach alle Wärme schluckt – dann kann eine Sn42Bi58-Legierung die ganze Arbeit verändern.
Es ist eines dieser Verbrauchsmaterialien, das wochenlang unbenutzt in der Werkbank liegt. Bis eine knifflige Reparatur kommt – und man froh ist, es zur Hand zu haben.
Dann versteht man, warum Bismutlot seinen Platz neben flux, Entlötlitze und normalem Lot verdient.
